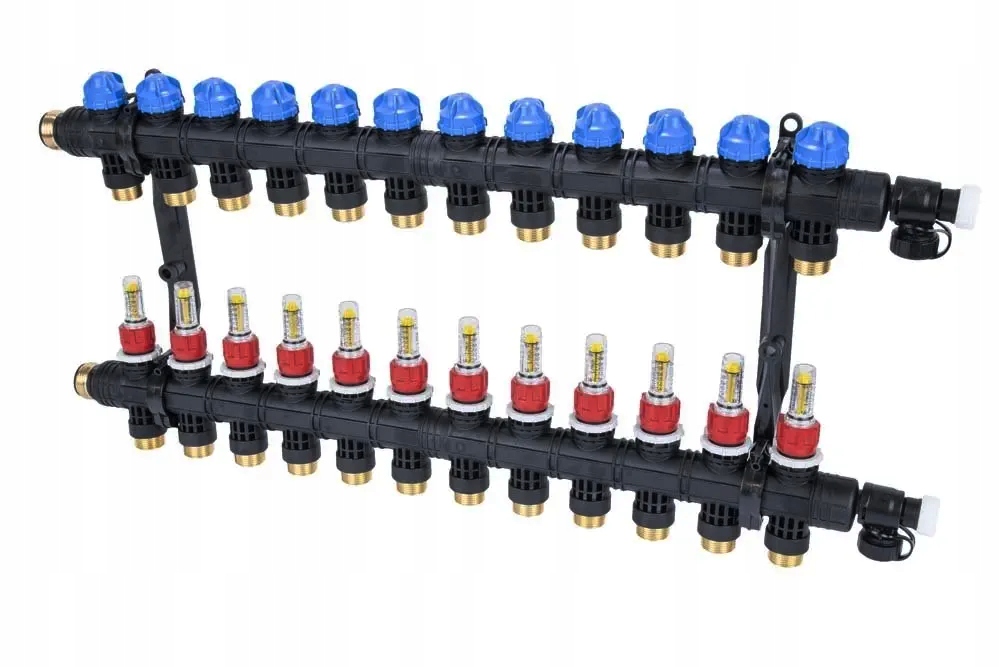

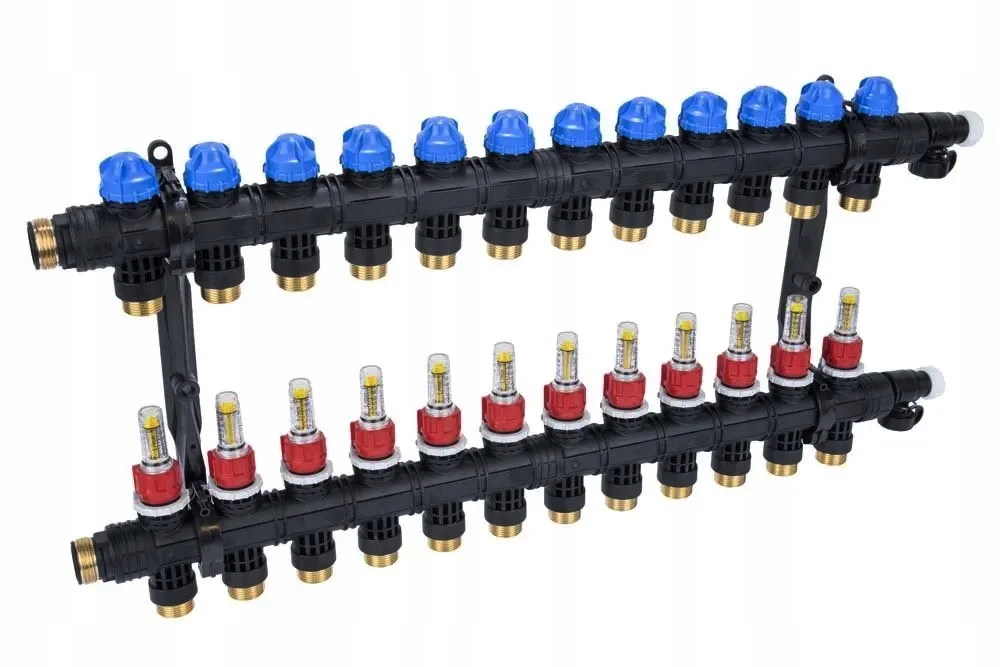

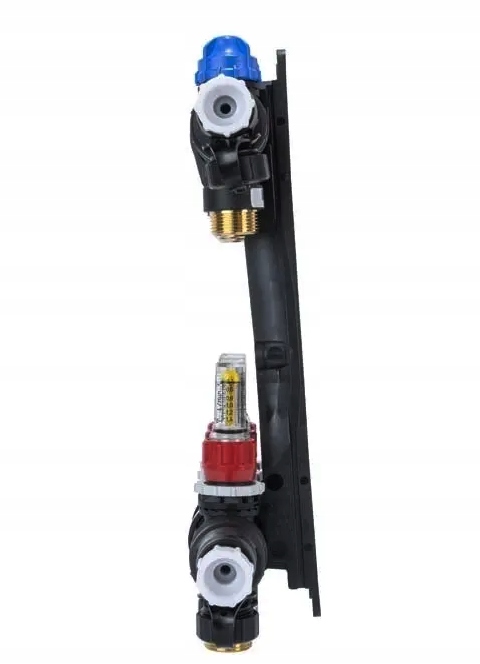

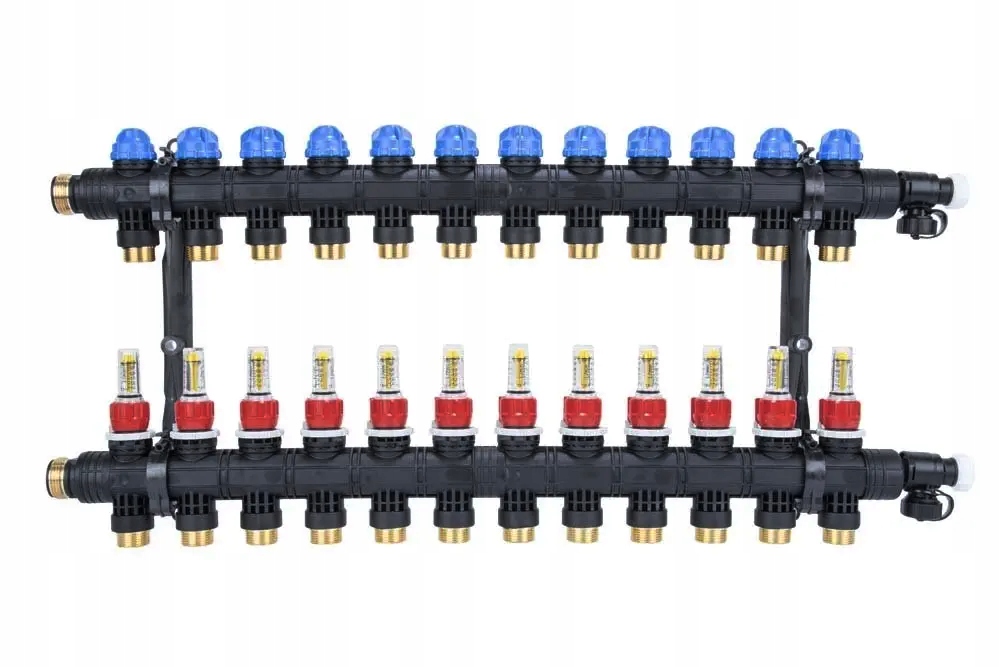

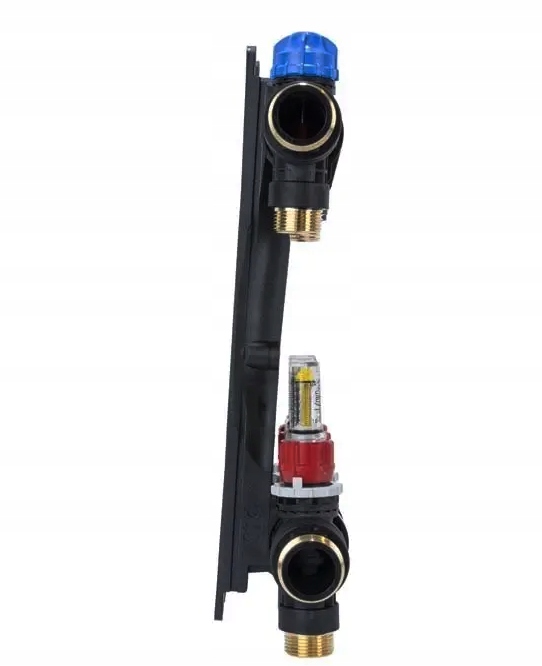

AFRISO ProCalida EF1 K 12 obiegów grzewczych, G1", 0,2÷1,6 l/min

• ilość obiegów: 12
• przyłącza: 2xG1"
• zakres regulacji rotametrów: 0,2÷1,6 l/min
• przyłącza siłowników termoelektrycznych: M30x1,5

ZASTOSOWANIE

• Stosowany w instalacjach płaszczyznowych grzewczych lub chłodzących.
• Montowany w szafce umieszczonej w ścianie / na ścianie budynku lub pod stropem w instalacjach sufitowych.
• Rozprowadza ciepło / chłód ze źródła na poszczególne pętle instalacji płaszczyznowej.
• Reguluje strumień medium w każdej z pętli.

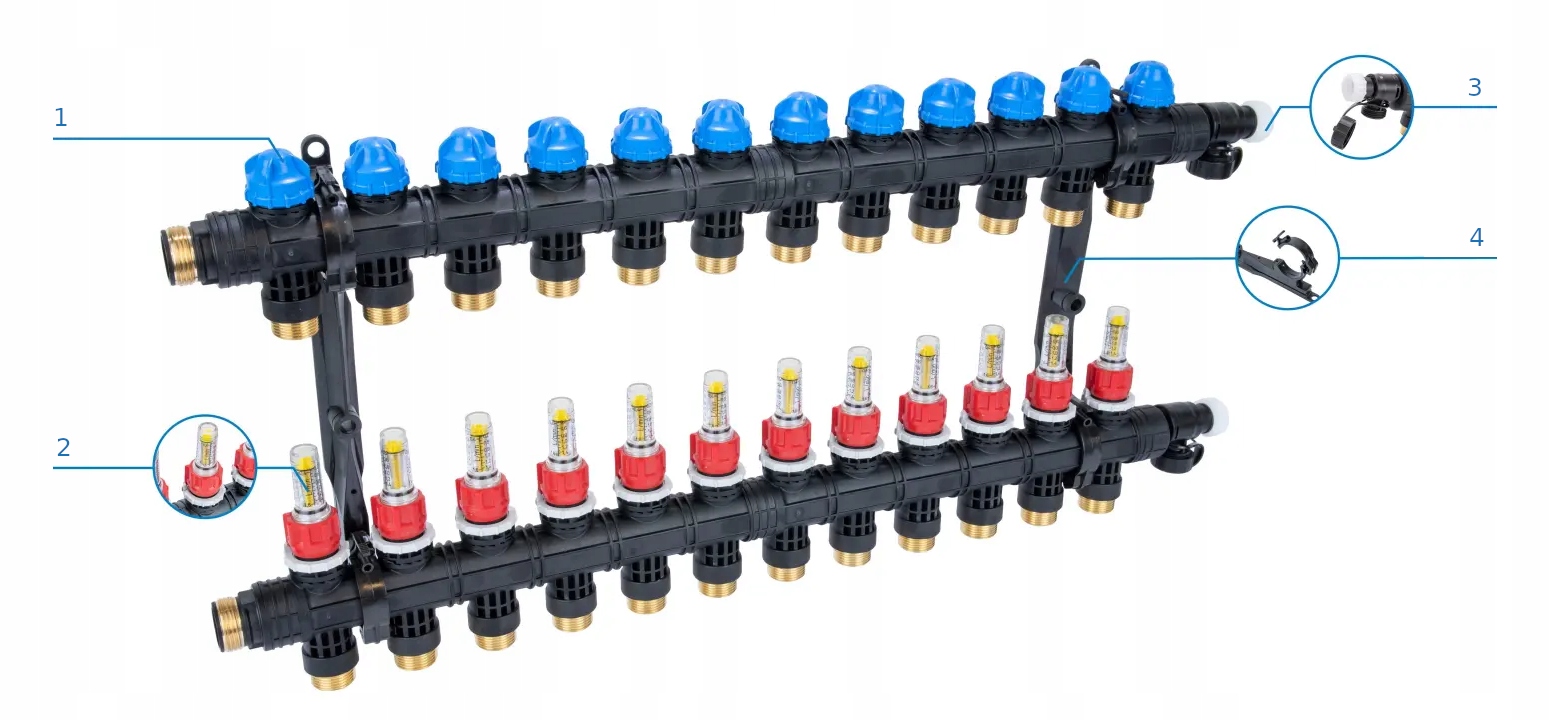

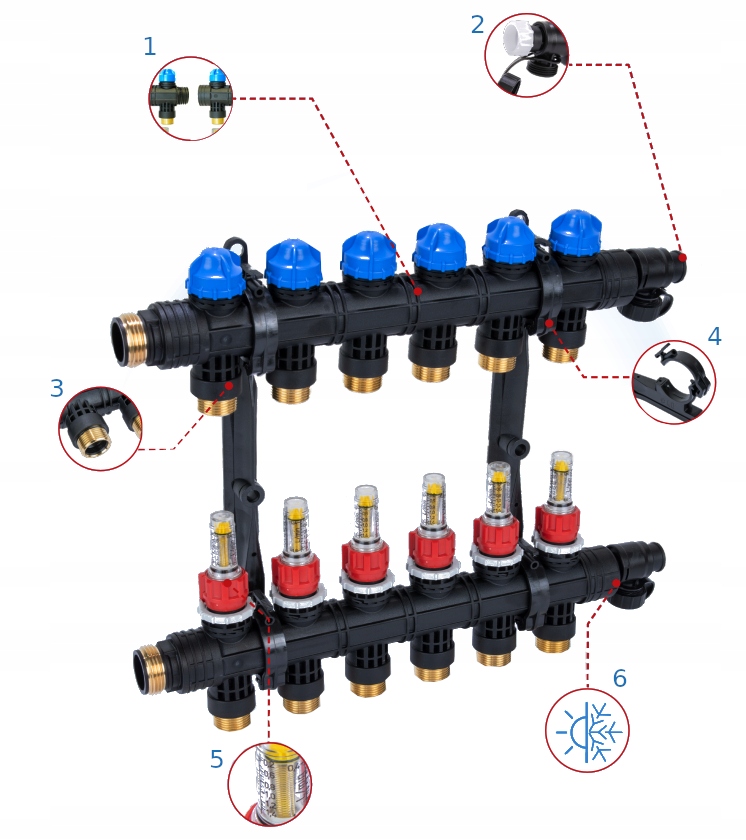

OPIS

• Wykonany z poliamidu PA66.
• Belka zasilająca wyposażona w rotametry z zakresem regulacji przepływu 0,2 - 1,6 l/min.
• Belka powrotna wyposażona w nakrętki zaworów do ręcznego odcinania strumienia w danej pętli.
• Belki zakończone zaworami do napełniania, opróżniania i płukania instalacji.
• Na zaworach odcinających na belce powrotnej można zamontować siłowniki termoelektryczne (np. TSA-01) i podłączyć je do systemu sterowania strefowego (np. FloorControl, CosiTherm), co pozwoli ustawić różne temperatury w każdej ze stref.

ELEMENTY DOSTAWY

• Belka powrotna i zasilająca.
• Dwa wieszaki ścienne.
• Śruby wraz z kołkami do montażu naściennego wieszaków.
• Śruby do zabezpieczenia zatrzasków belek.
• Uszczelki płaskie do podłączenia instalacji.
• Zapasowe o-ringi do łączenia modułów rozdzielacza.
• Naklejki do oznaczenia pętli.

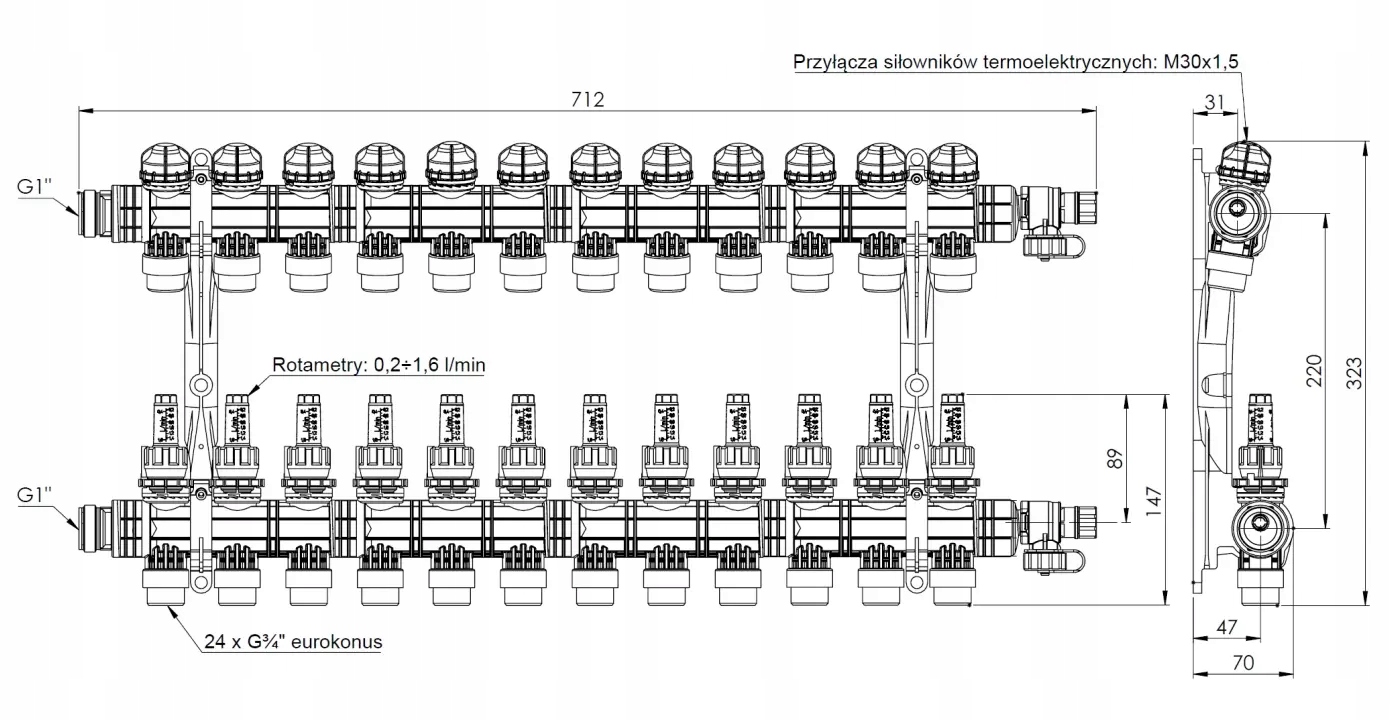

DANE TECHNICZNE:

• Przyłącza rozdzielacza: G1”
• Przyłącza pętli grzewczych: 3/4” z uszczelnieniem stożkowym (eurokonus)
• Zakres regulacji rotametrów: 0,2÷1,6 l/min
• Przyłącza siłowników termoelektrycznych: M30x1,5
• Materiał poliamid PA66
