Tunel rozsączający 150

Opis Produktu

Tunele rozsączające 150, są przeznaczone do rozsączania w gruncie ścieków zawierającej zanieczyszczenia z procesów przemysłowych oraz gospodarstw domowych. Budowa tuneli, pozwala również na wykorzystanie ich do magazynowania i rozsączania wód opadowych. Tunel układamy w gruncie tworząc grawitacyjne złoża rozsączające. Na ścianach bocznych tunel posiada podłużne szczeliny, którymi ścieki jak i woda deszczowa mogą być rozsączone w gruncie.

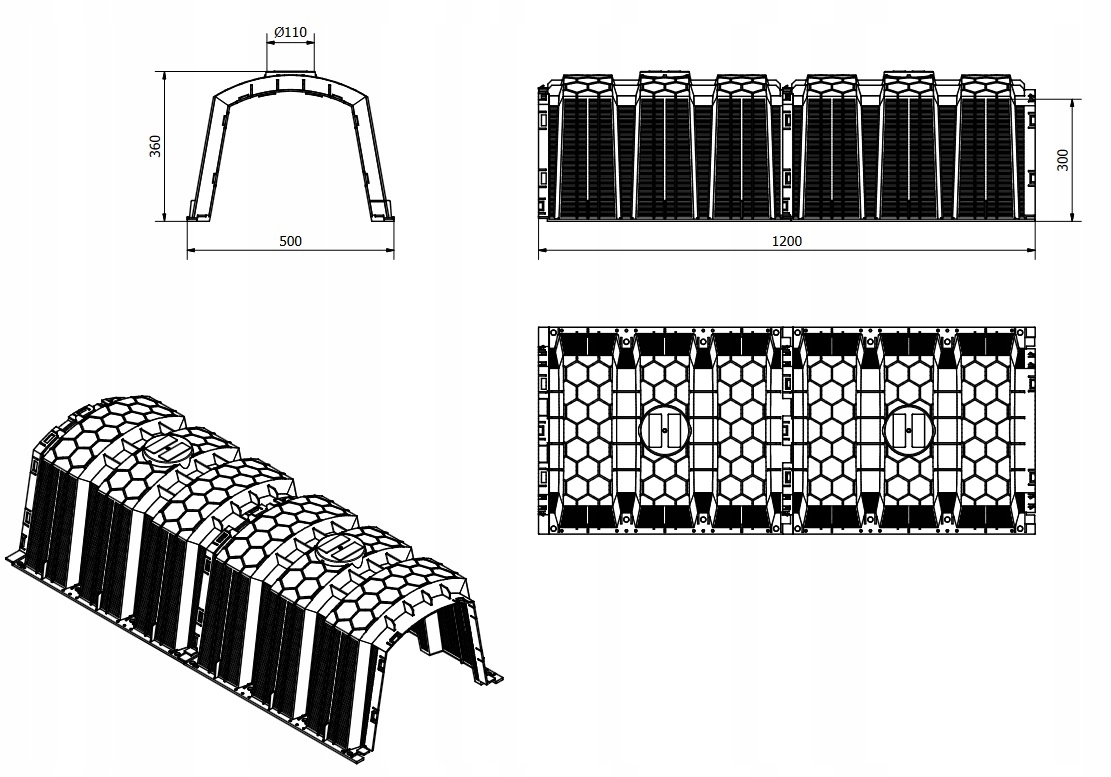

Tunele rozsączające 150 wykonane zostały z PEHD (polietylenu wysokiej gęstości) metodą wtrysku tworzyw sztucznych. Użyta metoda produkcyjna pozwala uzyskać produkty o zwartej i lekkiej konstrukcji. Każdy tunel posiada ożebrowanie wzmacniające konstrukcję. Wysokość perforacji bocznej tunelu wynosi 300 mm. Pojemość pojedynczego tunelu wynosi 150 litrów.

Warunki montażu

Na początku nitki tuneli montowany jest dekiel wyposażony w deflektor. Zadaniem deflektora jest przyjęcie uderzenia hydraulicznego doprowadzonych ścieków lub wody. Poprzez jego zastosowanie pod tunelami nie następuje wymywanie gruntu w miejscu napływu ścieków lub wody.

Dekiel montujemy również na końcu nitki tuneli. Złoże należy wyposażyć w doprowadzenie powietrza na jago końcu. Można to zrobić poprzez wykorzystanie jednego z dwóch przyłączy znajdujących się na górnej ścianie każdego z tuneli lub poprzez wykorzystanie górnego przyłącza w deklu zamykającym.

Przyłącza na górze tunelu można wykorzystać również w celu rewizji nitki tuneli.

Minimalna szerokość wykopu złoża powinna wynosić 0,5 m , a minimalna odległość pomiędzy nitkami 1 m. Dno wykopu powinno być starannie wyrównane.

Na dnie wykopu układamy warstwę wspomagającą rozsączenie (1) składającą się z kamieni o frakcji 16-32 mm lub kruszywa (bez wapieni) o frakcji 32-64 mm, o grubości nie mniejszej niż 100 mm. Pod warunkiem występowania gruntów dobrze przepuszczalnych.

Warstwa wspomagająca może być dowolnie zwiększona w zależności od warunków gruntowo-wodnych. Tunele należy nakryć geowłókniną (2). Nitki tuneli układamy ze spadkiem około 1%. Tunele układamy maksymalnie na głębokości 1200 mm, licząc od powierzchni gruntu do górnej krawędzi tuneli.

Długość pojedynczej nitki tuneli nie powinna przekraczać 30 m. Każdą nitkę złoża należy wyposażyć w doprowadzenie powietrza – wentylację niską. Całość zasypać gruntem rodzimym (3). Dla rozsączania wody deszczowej warstwa wspomagająca nie jest wymagana.

Złoża z tuneli mogą być instalowane w miejscach ruchu kołowego oraz pod parkingami, gdzie następuje ruch aut do 3,5 tony. W takim przypadku należy zachować naziom minimum 50 cm, pomiędzy powierzchnią gruntu a górną krawędzią tuneli.

Wytyczne doboru – osadniki gnilne i oczyszczalnie biologiczne

Producent zaleca minimalną wartość tuneli na jednego użytkownika przy posadowieniu w gruntach dobrze przepuszczalnych:

• Osadniki gnilne; 3 tunele na 1 użytkownika (RLM)
• Oczyszczalnie z napowietrzaniem (biologiczne); 2 tunele na 1 użytkownika (RLM)

Wytyczne doboru – zbiorniki na wodę deszczową

Przy montażu za zbiornikiem na wodę deszczową lub odwodnieniem liniowym producent zaleca przyjąć przelicznik,

• 1 Tunel rozsączający na każde 15m2 powierzchni połaci dachowej lub powierzchni, z której zbierana jest woda, dla średniej sumy opadów rocznych na 1m2 = 600 mm
