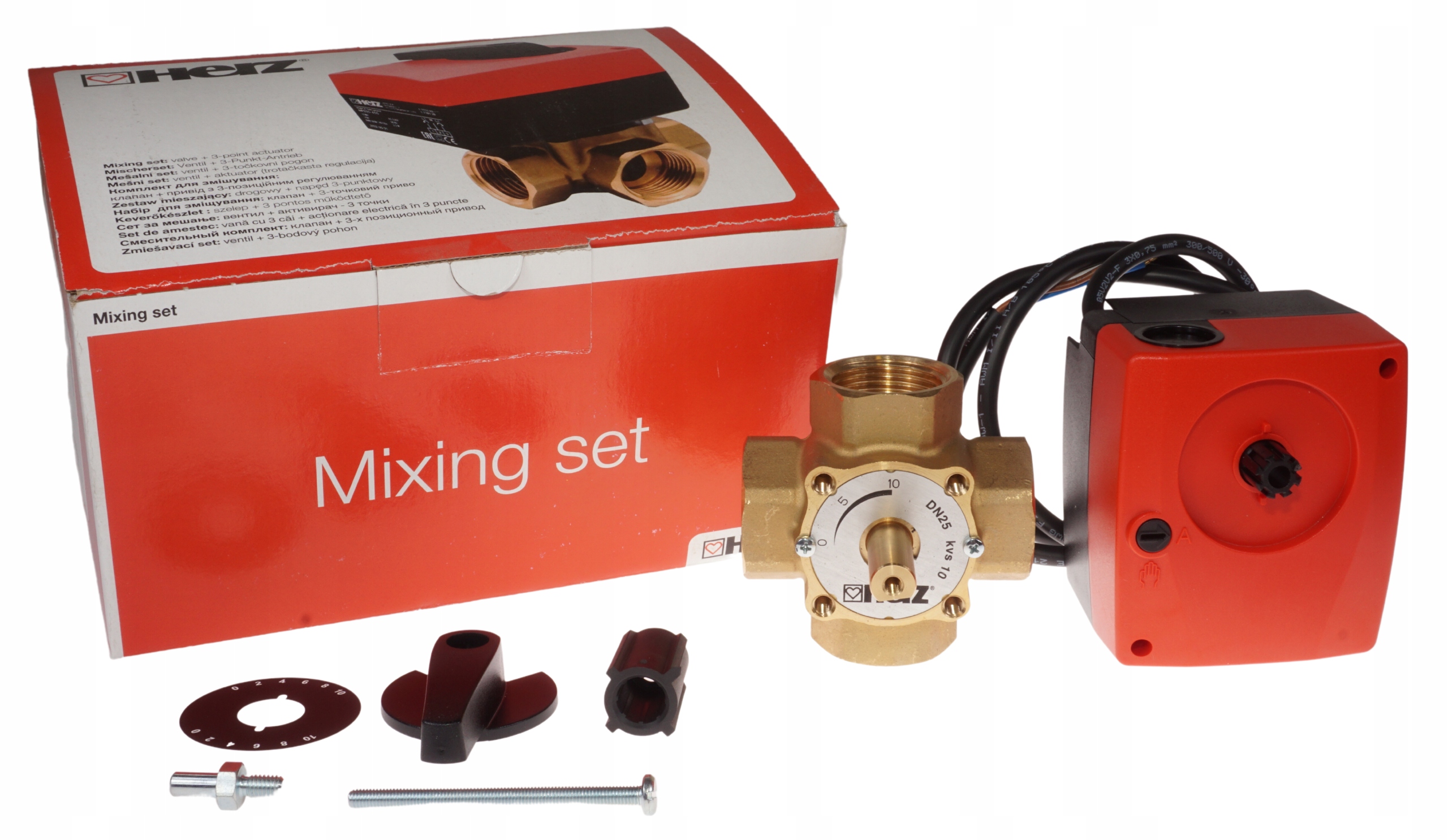

Zawór 4-drogowy HERZ 1 2138 23 - 1'' Mixing set

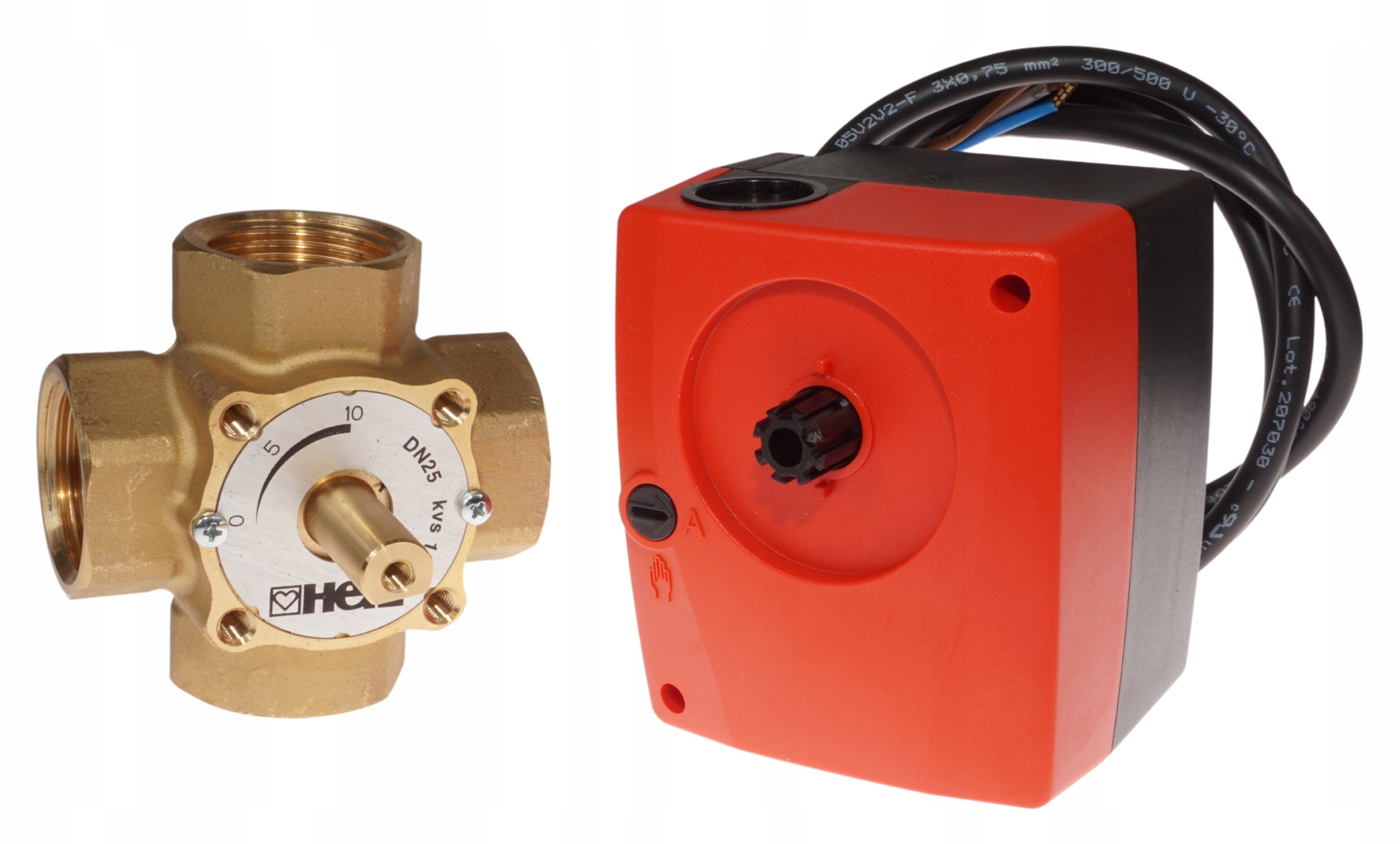

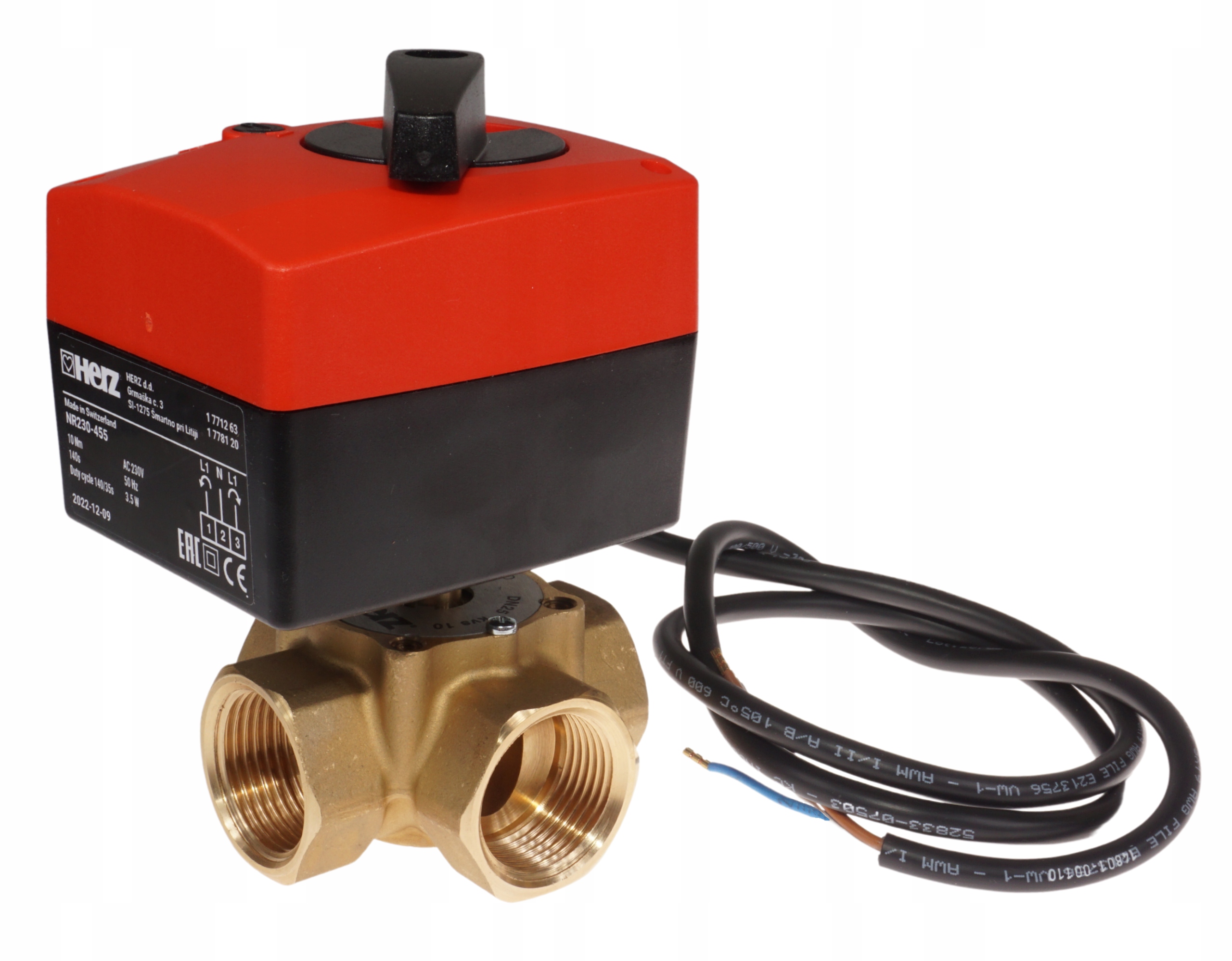

Zestaw:  Siłownik 1771263 + Zawór 4-drogowy 1 2138 03 1"

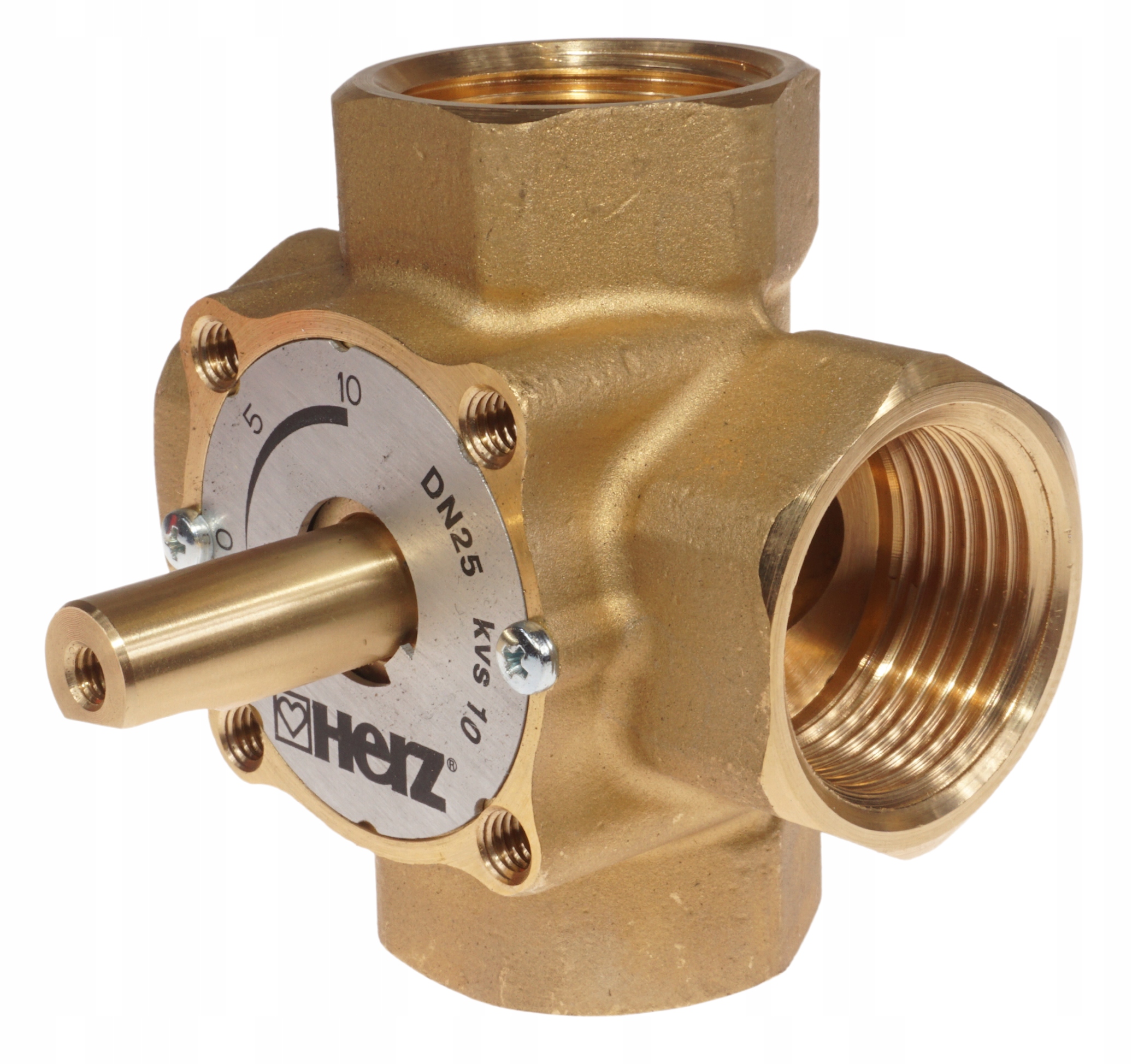

Zawór 4-drogowy Herz 1 2138 03

• Gwint wewnętrzny -1"
• Korpus i kula z mosiądzu odpornego na wypłukiwanie cynku,
• uszczelnienie z EPDM.
• Temperatura medium: od -10°C do 120°C PN10

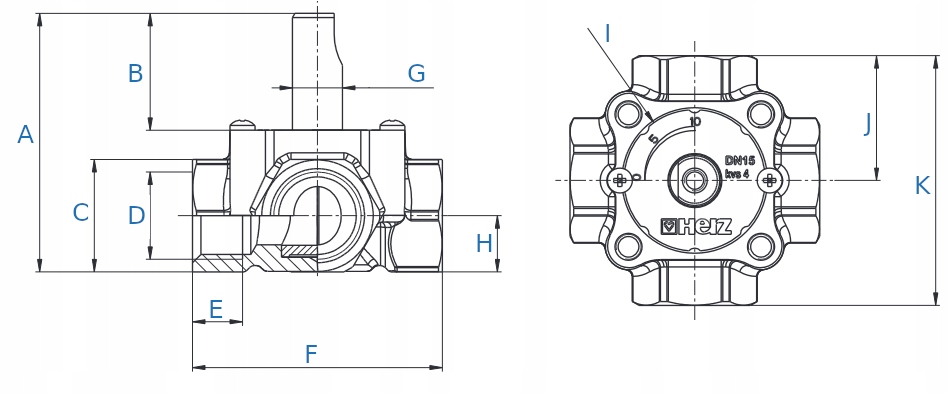

Wymiary:

• A: 144,1mm
• B: 28,1mm
• C: 39mm
• D: 1"
• E: 15mm
• F: 80mm
• G: Ø12mm
• H: 19,5mm
• I: Ø43mm
• J: 40mm
• K: 80mm
• DN 25
• kvs: 10 m/h

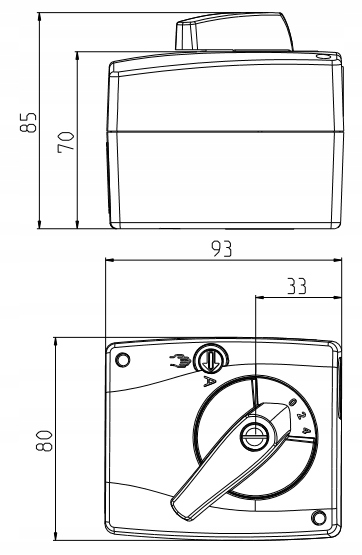

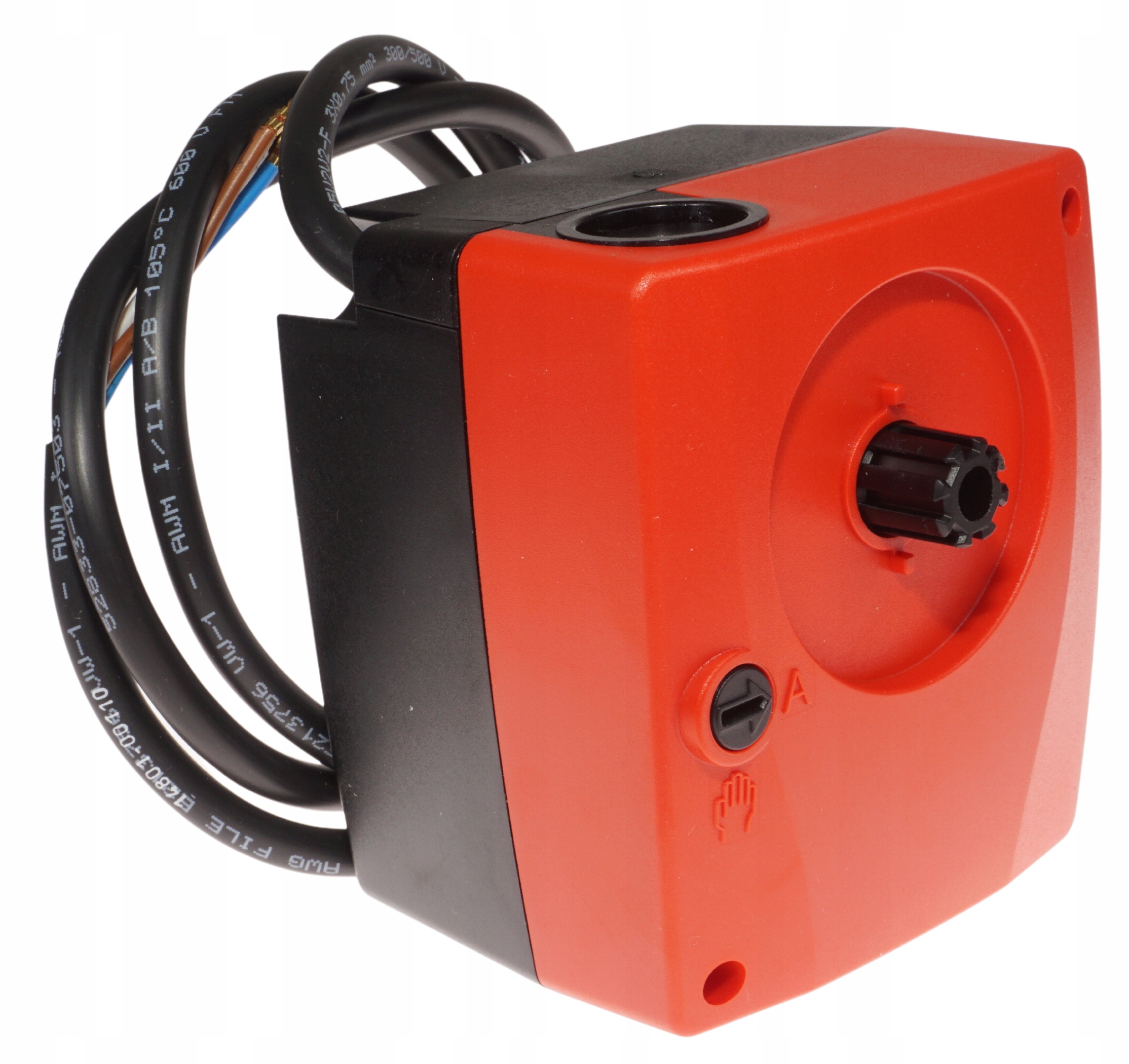

Siłownik Herz 1 7712 63

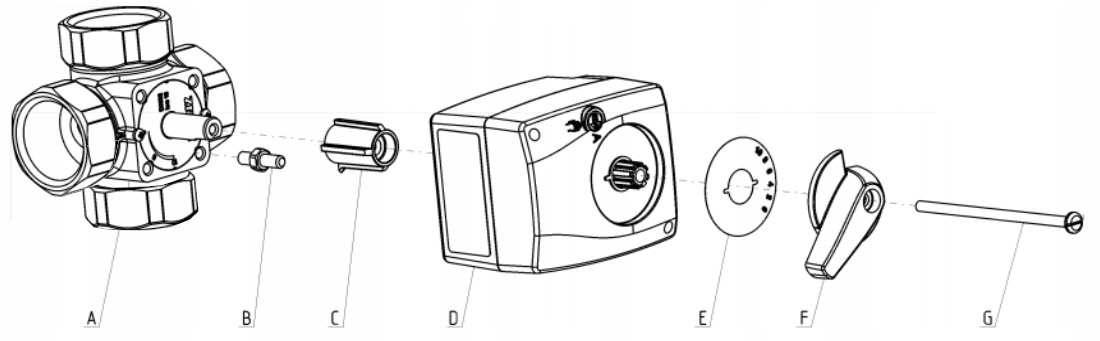

Napęd mocowany jest do zaworu mieszającego za pomocą jednej śruby. Dostarczony w zestawie stalowy sworzeń służy jako zabezpieczenie przed obracaniem się korpusu napędu na zaworze. Położenie montażowe w granicach 90° może być wybrane dowolnie. Dzięki kompaktowej formie napęd pasuje do większości wycięć izolacji stosowanej do armatury. Obrót napędu ogranicza się do 90°. Po osiągnięciu pozycji krańcowych, napęd zostaje odłączony elektrycznie. W przypadku problemów związanych z zasilaniem elektrycznym napędu, można go ustawić w trybie ręcznym w pozycjach pośrednich w zakresie 90° za pomocą pokrętła. W przypadku sterowania ręcznego, sprzęgło napędu jest odłączone i ręcznie można wybrać dowolną pozycję, zgodnie ze skalą, która może być osadzona w korpusie napędu w 2 pozycjach

Parametry techniczne:

• Zasilanie: AC 230V 50/60Hz
• Pobór mocy: 3,5W
• Klasa ochrony: II (izolacja ochronna)
• Przyłącze elektryczne: przewód 3-żyłowy
• Zakres obrotu: 90° zabezpieczony elektrycznie
• Moment obrotowy: 10Nm
• Czas biegu: 140s
• Obrót: wybierany na przyłączu elektrycznym
• Nastawa ręczna: w przypadku odłączenia zasilania
• Skala nastawy: tarcza z możliwością obrotu
• Temperatura otoczenia: 0...+50°C
• Konserwacja: nie wymaga konserwacji
• Masa: 400g
