Zawór zabezpieczający przed zamarzaniem 1" - 108601

Zawór zapobiegający zamarzaniu powoduje powolny wypływ mediumz instalacji, gdy jego temperatura osignie średnią wartość 3 °C. Zapobiega to tworzeniu się lodu w układzie, co zabezpiecza rurociągi oraz urządzenia przed uszkodzeniem.

Dla prawidłowego zadziałania zaworu niezwykle istotne jest jego odpowiednie umiejscowienie względem innych elementów.

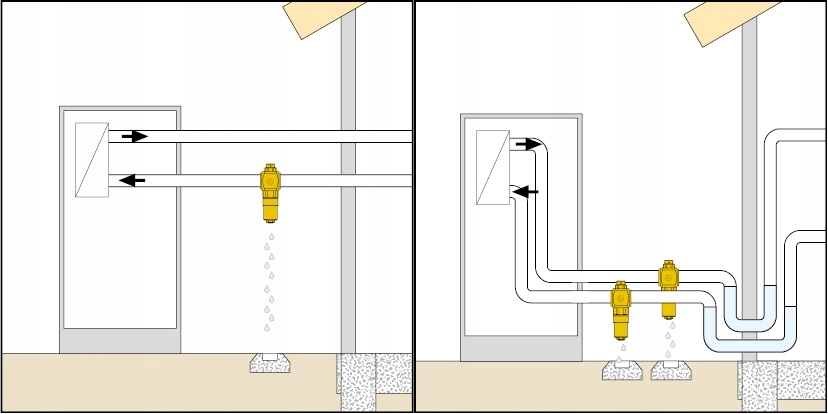

Montaż dozwolony:

Wymiennik zlokalizowany w dolnej części urządzenia
Wymiennik zlokalizowany w górnej części urządzenia.

Montaż niedozowlony.

Należy unikać prowadzenia przewodów w sposób, który może prowadzić do powstania syfonu. Jak wskazano na rysunku obok, taka sytuacja może doprowadzić do częściowego przepływu wody, co skutkuje brakiem ochrony przed zamarznięciem.

Instalacja

Zawór musi być instalowany w pozycji pionowej z upustem skierowanym w dół w taki sposób, aby umożliwić swobodny wypływ medium. Zawory należy montować na zewnątrz budynku w miejscu występowania najniższych temperatur w przypadku wyłączenia pompy ciepła. Miejsce montażu powinno być oddalone od elementów, które mogłyby zakłócić pracę zaworu (źródło ciepła). Zaleca się montaż na przewodzie zasilania i powrotu do urządzenia. W przypadku innego montażu może dojść do zamarznięcia jednego z przewodów. Dla prawidłowego działania zaworu w instalacji musi być zapewnione ciśnienie.

Rys 1. Temperatura medium > 3 °C Upust zamkniętyRys. 2. Temperatura medium < 3 °C Upust otwarty

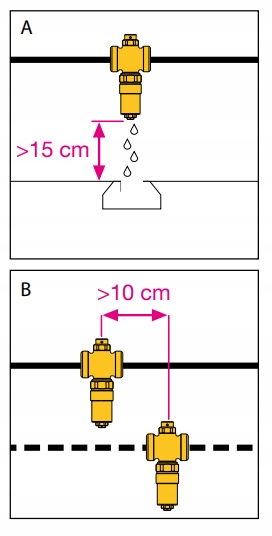

Należy zachować odległość co najmniej 15 cm od podłoża (rys. A), aby zapobiec tworzeniu się kolumny lodu. Należy zapewnić odpływ wody wyciekającej z upustu. Należy zachować około 10 cm (rys. B) odstępu pomiędzy zaworami. Dla prawidłowego działania nie zaleca się izolowania zaworów. Należy zapewnić ochronę przed deszczem, śniegiem i bezpośrednim działaniem promieni słonecznych.

Wymiana przerywacza próżni

W przypadku uszkodzenia, przerywacz próżni (1) znajdujący się w górnej części można wymienić.

Wymiana wkładu termostatycznego

W przypadku uszkodzenia, istnieje możliwość wymiany wkładu termostatycznego (2). Dzięki zastosowaniu zaworu stopowego wewnątrz korpusu, taką procedurę można przeprowadzić bez konieczności opróżniania instalacji.

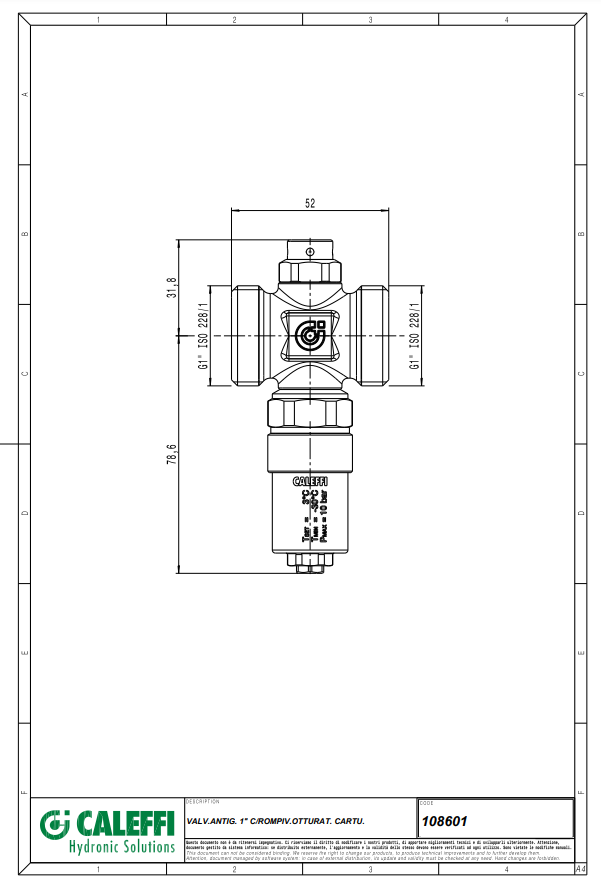

Specyfikacja techniczna:

Materiały:

Korpus: mosiądz EN 12165 CW617N (kod 108601)

Element zamykający: mosiądz EN 12164 CW617N (kod 108601)

Sprężyna: stal nierdzewna EN 10270-3 (AISI 302)

Uszczelnienie: EPDM

Przyłącza: 1”,

Dane eksploatacyjne:

• Medium: woda
• Maksymalne ciśnienie pracy: 10 bar
• Zakres temperatury medium: 0–65 °C
• Zakres temperatury otoczenia: -30–60 °C
• Temperatura otwarcia (medium): 3 °C
• Temperatura zamknięcia (medium): 4 °C
• Dokładność: ±1 °C Kv (przelot): 55 m3 /h (108601)
